다훈전자의 스틱내부

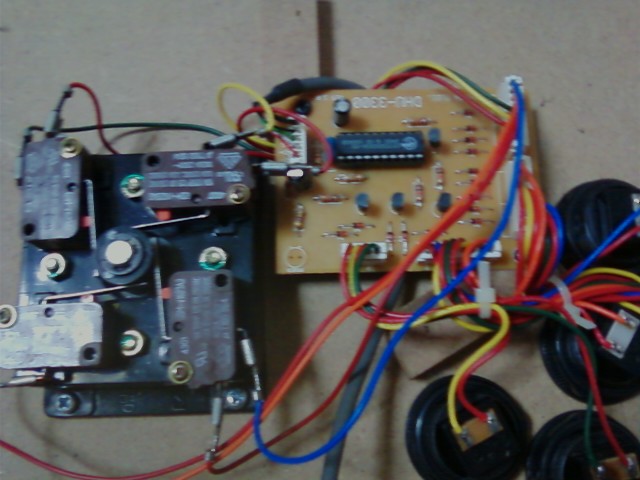

PC 용 USB 스틱을 뜯어 보면 다음과 같이 생겼다.. 스틱과 버튼 모두 모듈화 시켜서 기판에 커넥터로 연결 착탈이 매우 쉽게 되어있다. 다만 버튼엔 납떔이 되어있긴하지만... 뭐 내가 중고로 산 PS2 개조스틱은 전부 납떔질을 한걸 보면 이정도면 아주 양호한 수준 여튼나중에 버튼만 빼고는 스틱을 쉽게 정비가가능하다 포스트는 이전 파란에 올린 다훈 스틱을 나중에 여기로 옮길예정 (물론 볼건 없다)

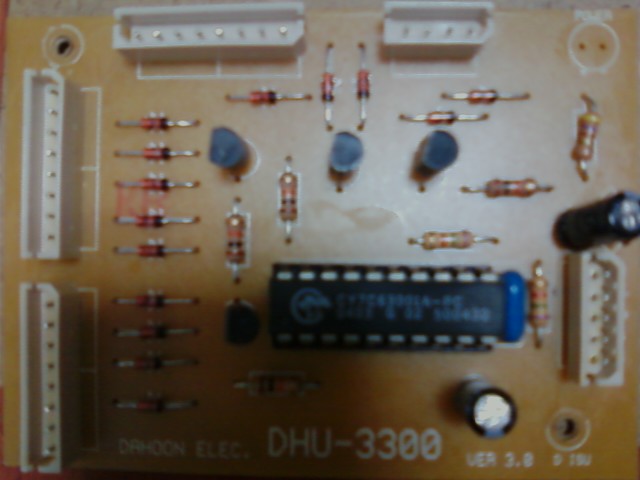

다훈스틱의 중추장치인 기판부분 ..아까 말한데로 사진 좌측과 위쪽은 버튼과 스틱부의 연결부분이고 우측의 5핀 커넥터는  PC 와 연결을 위한 USB 커넥터이다.

일단 본인은 국딩때 유행했던 차임벨이라던가 하는 과학교재로 인해 조금 남땜 정도 할 수 있는 수준이고 기껏아는부품은 다이오드(역전류를 막아주는 부품) 밖에 모른다. 부품이야 트랜지스터(TR) 라던가 저항,전해콘덴서,콘덴서 정도는 눈으로 구별만 가능하지 어떤작용을 하는지는 잘 모른다. 여튼 다음 그림을 보면

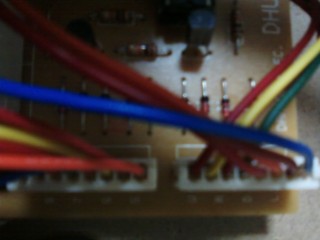

모듈 연결은 적색과 각 버튼마다 다른색으로 이루어져 있다. 적색이 GND 인가? 생각했는데 잘모르겠다. 일단 기판의 회로를 본결과 다음과 같은 형태이다.

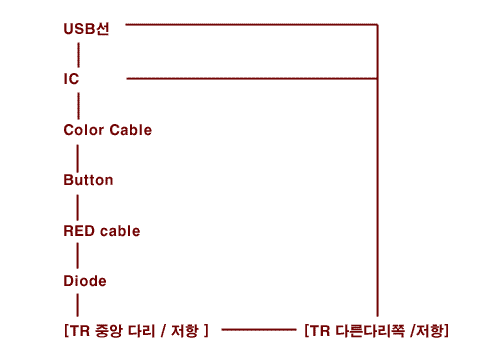

다음 그림처럼 연결이 되어있다. 적색케이블에 각각하나의 다이오드가 연결되어 있고 그다이오드는 TR 중앙다리에 한꺼번에 모듈커넥터별로 연결 되어 있다. TR 에 따라서 다른 TR로 연결되거나 저항에 연결 되거나 해있고 바로 IC 와 연결되거나 USB 연결 되는 것도 있었다.

어떤게 GND 인지 알면 좋겠는데 내 지식으론 알방법이 없다. 뭐 지인에게 물어보면 알겠지만서도....

마지막으로 스틱 윗면... 일단 아래쪽 순서대로 1~4번키
위쪽순서대로 5~8번키 그리고 맨위 적색버튼 2개가 9번 10번키 이다(윈도즈 스틱설정상)

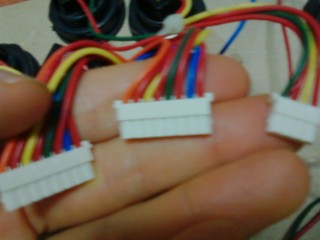

모듈 커넥터는 스틱 4개 8선 한모듈
버튼 1부터 4까지 4개 8선이 한모듈
버튼 5~8까지 8선 한모듈
버튼 9,10 이 4선 한모듈 이렇게 구성 되어있다.


사진이 흔들리긴 했지만 아래쪽 4버튼이 위에말대로 한모듈 위4버튼이 한모듈 위 2버튼한모듈이다.
버튼 색갈이 보면  엑박패드 4버튼을 의식한 듯한 구성으로 4키가 2개씩 다른 색갈..근데 A/B 버튼이 주인걸 본다면  2번키와 4번키가되는데 이걸 바꿔야 한다. 그래야 엑박 버튼색처럼 구별을 할수있다. 근데 바꾸려면 좀고민을 해야할거같다
A/B/X/Y 버튼을 일자로 배치할것이냐... 아니면 4각 배치를 할것이냐 ...에따라 달라지기 때문이다.
